Sistemas de ventilación de alta eficiencia: ventilación mecánica controlada
En este post te explicaremos qué es la ventilación mecánica controlada. Para empezar es importante tener en cuenta que existen unas exigencias básicas para una óptima calidad del aire interior.
Los edificios han de disponer medios para que sus recintos se puedan ventilar adecuadamente, eliminando los contaminantes que se produzcan de forma habitual durante su uso normal, de forma que se aporte un caudal suficiente de aire exterior y se garantice la extracción y expulsión.
Los niveles de contaminación en ambientes cerrados pueden llegar a ser de 2 a 5 veces más elevados que las concentraciones exteriores en viviendas y de 10 a 100 veces en locales de uso público.
La calidad del aire interior (IAQ) se ha convertido en un tema de ámbito popular a medida que las instituciones sanitarias evolucionan su enfoque hacia la salud y el bienestar de las personas en sus hogares.
Pasamos más tiempo encerrados que en el exterior. Con trabajos y estilos de vida que nos llevan a estar, por encima de un 80% de nuestro tiempo, entre paredes.
La exposición a los contaminantes del aire interior, desde el polvo a las esporas, las bacterias, los virus y los compuestos químicos dañan la salud, causando desde molestias leves hasta problemas de salud graves.
Un espacio interior bien ventilado permite la regeneración del aire y que este sea mucho más adecuado para nuestro organismo. Este es uno de los principales motivos por los que la ventilación mecánica controlada se ha popularizado en los últimos años tanto en hogares como en espacios industriales.
Ventilar solo abriendo las ventanas, no es suficiente ya que es una acción puntual, localizada y sin confort térmico.
Un ventilador mecánico (VMC) funciona gracias a la acción de un ventilador capaz de generar movimiento del aire, introducirlo y extraerlo, así de sencillo.
Continúa leyendo y descubre el futuro de la ventilación con los distintos sistemas de ventilación mecánica que existen para que puedas elegir el más indicado para tu instalación y/o proyecto.
¿Por qué es importante la ventilación mecánica controlada?
La ventilación mecánica controlada respeta las normativas que tenemos actualmente como la RITE para empresas y la CTE HS3 para hogares. Gracias a la impulsión de este tipo de medidas se establecen unas condiciones mínimas para garantizar tanto la calidad del aire como la renovación del mismo en los interiores de los edificios.
Estas normativas van mucho más allá de una cuestión de salubridad. Si bien es cierto que contar con sistemas de ventilación mecánica controlada supone un gran ahorro energético al consumir sólo la energía necesaria de manera moderada e inteligente.
A raíz de la aparición de la Covid 19 este tipo de sistemas de ventilación son una alternativa segura y de confianza para reducir riesgos de contagio por aerosoles.
Existen múltiples tipos de ventiladores mecánicos e incluso específicos para sectores industriales, pero todos cumplen una misma función: administrar la presión del aire en el espacio y renovarlo de manera controlada.
El sistema de Soler & Palau para viviendas es un sistema que permite la ventilación controlada de la vivienda en función del contenido de humedad presente en su interior.
La admisión de aire exterior se realiza a través de entradas de aire o aireadores higrorregulables situadas en los locales secos (salas de estar, comedores, dormitorios) y la extracción del aire viciado se realiza por bocas de extracción también higrorregulables situadas en los locales húmedos (cocinas, baños, aseos y lavaderos) consiguiendo una circulación de aire de los locales secos a los húmedos.
La depresión generada por las unidades de ventilación y transmitida por las bocas de extracción provoca la admisión de aire a través de los aireadores en los locales secos. La circulación del aire dentro de la propia vivienda se realiza a través de aberturas de paso situadas en las puertas o paredes divisorias de las estancias.
Funcionamiento de la ventilación mecánica controlada
Un equipo de VMC cuenta con los instrumentos y funcionalidades necesarias para la regulación automática de los caudales de admisión y extracción de aire en función de la variación de humedad relativa del ambiente interior (muy influenciada por la presencia y actividad humana)
y opcionalmente por detección de presencia, garantizando siempre un caudal mínimo de ventilación.
Podemos distinguir claramente dos maneras de ventilación mecánica controlada: por extracción mecánica y admisión natural (o sistema de simple flujo) o por extracción y admisión mecánica (más conocido como sistema de doble flujo).
Estos sistemas detectan de manera inteligente los puntos donde la humedad es más notoria y evita que este mismo aire se expanda por otros lugares, garantizando así un aire limpio y renovado de manera uniforme por todo el espacio.

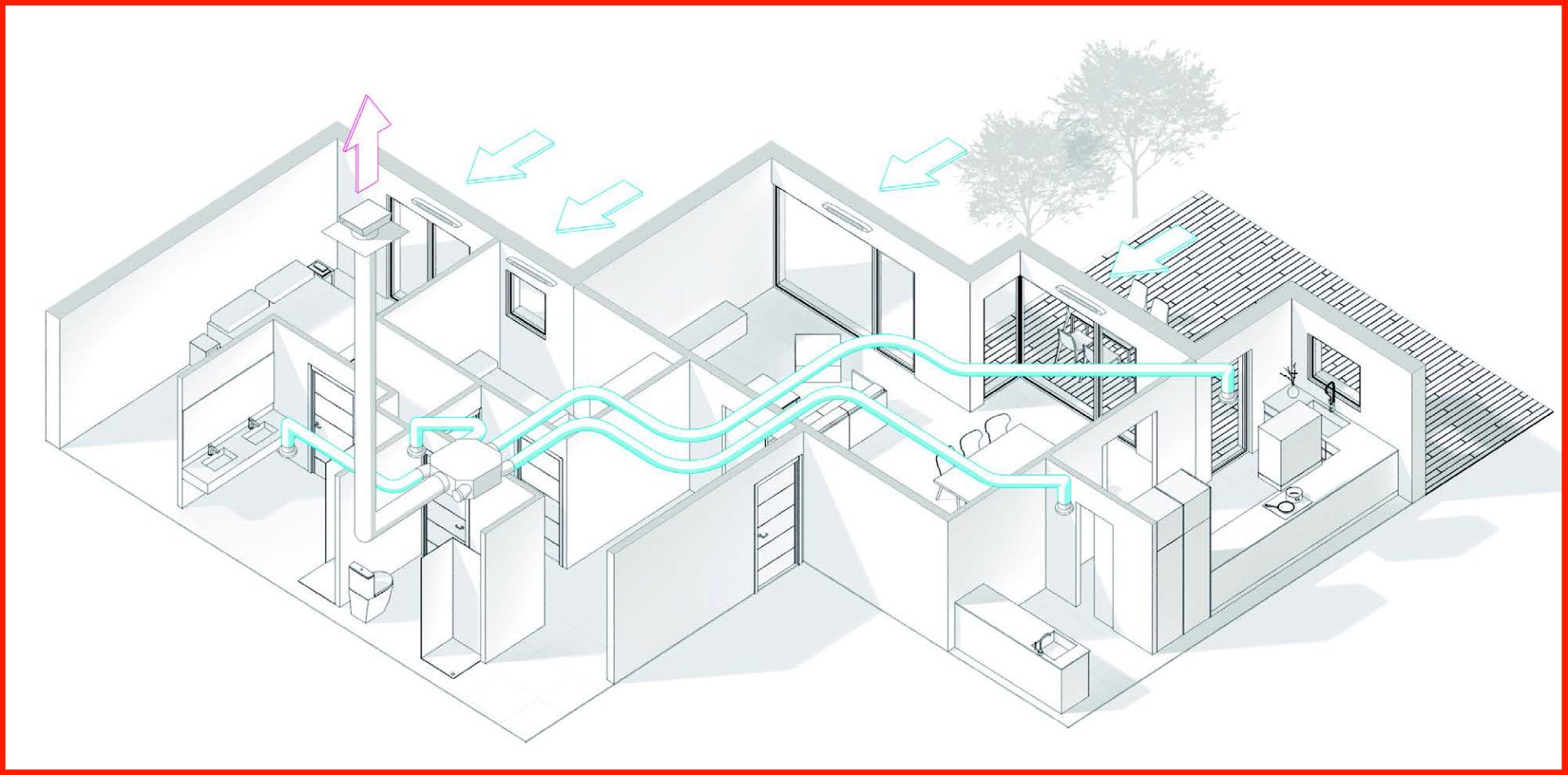

Sistema de ventilación mecánica de simple flujo
Un sistema VMC de simple flujo hace que el aire generado sea producido por depresión mediante rejillas situadas en las fachadas de los edificios. La extracción, por su parte, se lleva a cabo a través de un ventilador.
De esta forma, un sistema VMC de estas características generalmente debe contar con un ventilador de extracción (el aparato encargado de regenerar el aire), conductos (encargados de extraer el aire viciado de las zonas más húmedas hacia el exterior del edificio o vivienda), bocas de extracción (también se dedican a extraer el aire viciado de los interiores hacia fuera), entradas de aire (encargadas de recibir la admisión de aire nuevo de las zonas menos húmedas de la vivienda) y bocas de descarga capaces de extraer el aire al exterior; normalmente estas se colocan en la parte final del conducto de expulsión, en la cubierta del edificio o vivienda.
En Daunis contamos con un sistema llamado Serie 0ZE0 Flat Auto de bajo nivel sonoro que asegura la renovación permanente de aire en viviendas, tanto unifamiliares como en edificios colectivos. Así mismo la unidad se complementa con entradas de aire autorregulables en las habitaciones principales (salón y dormitorios) y con bocas de extracción autorregulables en las zonas húmedas (baños y cocina).
Sistema de ventilación mecánica de doble flujo
Un sistema de VMC de doble flujo es más efectivo que el de extracción mecánica y admisión natural puesto que contienen más componentes como un intercambiador de calor/frío, filtros de aire y un ventilador de impulsión y otro para la extracción del aire.
Gracias a este intercambiador el aire no se vicia en ninguna estancia del espacio de la vivienda o edificio, por lo que la carga térmica de la vivienda por ventilación es mucho menor (con el ahorro energético que eso implica).
Además, este sistema es menos ruidoso que el de simple flujo.
De esta manera, un sistema de doble flujo contiene los diferentes elementos:
- Unidades de recuperación de energía. Son los encargados de atemperar el aire. Aquí es donde se encuentra, entre otros elementos, el intercambiador.
- Conductos y bocas de extracción. Se dedican a la extracción del aire viciado de las zonas más húmedas, como un baño o cocina, hacia el exterior del edificio o vivienda.
- Bocas de impulsión. Introducen el aire nuevo en la vivienda o edificio.
- Bocas de descarga. Encargadas de extraer el aire hacia afuera de la vivienda o edificio.
- Rejillas para la entrada de aire. Estas se sitúan en las fachadas de los edificios.
En Daunis contamos con sistemas de este tipo como el de Serie CAD-COMPACT de alta eficiencia montados en una envolvente de acero galvanizado, de doble pared con aislamiento interior termoacústico inflamable adecuado para locales comerciales, oficinas, hostelería, edificios públicos e incluso, escuelas.
O el VMC para viviendas unifamiliares Altair con intercambiador de calor de tipo contraflujo de alto rendimiento con control remoto que permite modificar el caudal y el funcionamiento manual o automático (por sonda).
Qué tener en cuenta a la hora de instalar un sistema VMC
Desde la fase de proyecto es recomendable obtener mejores resultados a nivel energético, de mantenimiento y de confort para el usuario.
- Calcular y diseñar adecuadamente el sistema elegido. Es muy importante respetar las velocidades máximas de paso. También es recomendable que la presión disponible en las bocas de impulsión y extracción no sea excesiva con el objetivo de reducir el ruido generado por las mismas.
- Implantar las medidas necesarias para atenuar el ruido generado por la instalación. Además de limitar la velocidad de paso de aire se deberá considerar la instalación de silenciadores que atenúen el ruido generado por el ventilador y transmitido por el conducto.
- Prever sistemas que garanticen la estanqueidad de la red.
- Disminuir al máximo la pérdida de carga del circuito, ya que a menor presión conseguiremos un menor consumo y menos ruido.Si aplicamos estas consideraciones en la obra obtendremos mejoras significativas:
- Aumento del confort en la vivienda. Un sistema planificado nos permite instalar los equipos en zonas en las que el ruido sea imperceptible para el usuario. Además, podremos ubicar las entradas y salidas de aire en lugares en los que éste no perciba el contraste térmico ni los movimientos de aire.
- Reducción de costes de operación. La optimización del gasto energético debida a una correcta elección del sistema de ventilación y a un diseño bien calculado permite una reducción notable de la factura energética que el usuario deberá afrontar cada mes.
- Planificar con antelación a la obra la ubicación de los conductos y equipos favorecerá un mejor acceso a los mismos a la hora de realizar el mantenimiento. Pensando en nuestro cliente deberemos tener en cuenta diferentes factores para satisfacer sus necesidades y confort.
- Debes seleccionar el tipo de ventilador que se ajuste a las necesidades de tu cliente, teniendo en cuenta sus posibilidades económicas.
- Elige los mejores componentes para cada instalación.
- Ser consciente de la envergadura de la instalación y solicitar ayuda si así lo necesitas. Recuerda que tenemos disponible nuestro servicio con Oficina Técnica, dónde ingenieros expertos te ofrecen soporte en tu instalación y te ayudan a calcular todos los factores de tu proyecto.
Los sistemas de ventilación mecánica ofrecen un amplio abanico de soluciones tecnológicas y constructivas para su implantación en todo tipo de viviendas y edificios del sector terciario mediante el uso de uno de los sistemas expuestos o combinando varios de ellos y son la mejor solución de compromiso entre ahorro energético, calidad de aire interior y confort.
